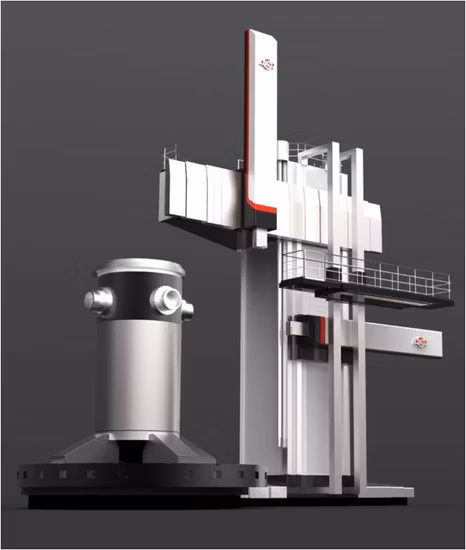

Ck53/Ckx53 単列移動式立旋盤（フライス盤）/特注機

基礎情報

製品説明

応用
この機械は、水力、原子力、造船などの産業における大型部品の加工に広く使用されており、高い負荷容量、高い作業精度、簡単な操作などの利点があります。
フライス盤や旋盤では、特定のアタッチメント ヘッドを使用して、フライス加工、穴あけ、ドリリング、タッピング、皿穴加工などを行うことができます。
最も重要なパフォーマンス機能:

1. テーブルには、センタリングのための半径方向の高精度複列ローラー ベアリングと、サポートのための定流量のポケットごとの静圧ガイドが軸方向に備えられています。
2. メインドライブには、広磁界磁石を備えた DC モーターが使用されています。 メカニカル2段変速。
3. ミーリング＆ターニングテーブルはデュアルACスピンドルモーター駆動を採用し、高精度な電気ギャップ除去を実現します。 ツールヘッドはクロスレール上を移動します。 リリーフビームによりクロスレールガイドのたわみが軽減され、駆動精度が向上します。
4. Crossrail リフトは、油圧リリーフ スクリュー ペア トランスミッションを備えています。
5. ツールヘッドのラムの移動はボールねじペアギアを介して行われ、ガイドウェイはポケットごとにポンプを備えた定流量の閉じた静圧ガイドを介して行われます。
6. フライススピンドルはツールヘッドに内蔵されています。 ACスピンドルモータードライブ。 2段変速機で変速。
7. X/Z は光学スケールを使用して完全な閉ループ検査を行うことができます。
8. 旋盤のテーブル中央には一定速度での切削やねじ切りを行うためのエンコーダが設置されています。 フライス盤のテーブル中央には高精度の放射状グリッドが設置されており、完全な閉ループ検査を実現します。
